Con una altitud media de apenas 21 m sobre el nivel del mar y una población que supera los 240 000 habitantes, La Coruña se asienta sobre una compleja secuencia de depósitos marinos y aluviales. Estos suelos, predominantemente arcillosos de consistencia blanda a media, requieren una caracterización precisa de su resistencia al corte no drenada (Su). La veleta de campo (Vane Shear Test) permite medir este parámetro in situ sin alterar la estructura del suelo, a diferencia de ensayos de laboratorio que pueden sobreestimar la resistencia por remoldeo. Complementamos esta información con un estudio de mecánica de suelos integral que correlaciona los datos de campo con perfiles estratigráficos, y en proyectos portuarios cercanos al puerto exterior aplicamos la permeabilidad en campo para evaluar el drenaje en rellenos hidráulicos.
La veleta de campo mide la resistencia al corte in situ sin alterar la frágil estructura de las arcillas blandas de la ría coruñesa.
Metodología y alcance
El equipo de veleta de campo que utilizamos en La Coruña consiste en una cruceta de acero inoxidable de 65 mm de diámetro y 130 mm de altura, insertada mediante un tren de varillas hasta la profundidad de ensayo. La aplicación de un par torsor controlado a velocidad constante de 6°/minuto permite registrar la curva momento-rotación hasta la falla. Los parámetros principales que obtenemos son:
Resistencia al corte no drenada de pico (Su_pico) y remoldeada (Su_rem)
Sensibilidad del suelo (St = Su_pico / Su_rem)
Perfil de resistencia con la profundidad
Para arcillas marinas de la ría, donde la sensitividad puede superar valores de 8, combinamos este ensayo con ensayos triaxiales que confirman el comportamiento no drenado bajo carga monotónica.

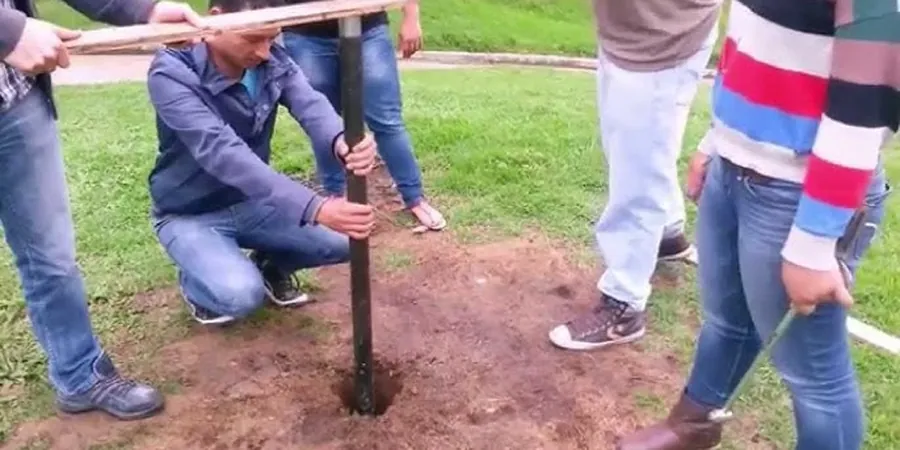

Imagen técnica de referencia — La Coruna
Consideraciones locales
El desarrollo urbano de La Coruña se ha extendido sobre marismas y terrenos ganados al mar, como los barrios de Os Mallos y el polígono de A Grela. Estas arcillas marinas presentan alta compressibilidad y baja resistencia al corte, lo que puede provocar asentamientos diferenciales en edificaciones y roturas de taludes en excavaciones. La veleta de campo permite identificar zonas con sensibilidad elevada donde el remoldeo durante la hinca de pilotes podría reducir drásticamente la capacidad portante. Para mitigar estos efectos en terraplenes viales, implementamos medidas de drenaje geotécnico que aceleran la consolidación primaria del terreno.
Ejecutamos ensayos cada 0,5 m en sondeos continuos, obteniendo un perfil detallado de Su para cada estrato arcilloso, esencial para el diseño de cimentaciones superficiales y profundas.
02
Determinación de sensibilidad del suelo
Medimos la resistencia de pico y remoldeada en cada ensayo para calcular la sensibilidad (St), parámetro crítico en arcillas sensitivas que pueden licuarse bajo carga cíclica o vibratoria.
03
Correlación con ensayos de laboratorio
Realizamos ensayos triaxiales UU y consolidación unidimensional en muestras inalteradas extraídas junto a los puntos de veleta, calibrando los resultados de campo con la respuesta del suelo en condiciones controladas.
Normativa aplicable
UNE 103301 (Standard Test Method for Field Vane Shear Test in Saturated Fine-Grained Soils), UNE 103-402-98 (Determinación de la resistencia al corte de un suelo por medio de la veleta de campo), Eurocódigo 7 (EN 1997-2:2007) - Investigación y ensayos geotécnicos
Preguntas frecuentes
¿Qué normativa rige el ensayo de veleta de campo en España?
El ensayo se realiza según la norma UNE 103301 y la UNE 103-402-98, que especifican el procedimiento de inserción, velocidad de rotación y cálculo de la resistencia al corte no drenada. El Eurocódigo 7 (EN 1997-2) también referencia este ensayo para la caracterización de suelos cohesivos blandos.
¿Cuál es el rango de precios para un ensayo de veleta de campo en La Coruña?
El costo referencial para un ensayo de veleta de campo en La Coruña se sitúa entre 340 € y 710 € por punto de ensayo, dependiendo de la profundidad alcanzada, la accesibilidad del terreno y el número de medidas solicitadas en el mismo sondeo. Para proyectos con múltiples puntos se aplican descuentos por volumen.
¿En qué tipo de suelos es aplicable la veleta de campo?
Es aplicable exclusivamente en suelos finos saturados de baja permeabilidad: arcillas, limos arcillosos y turba. No es válida en arenas, gravas o suelos granulares, donde la veleta no genera una superficie de falla definida. En La Coruña se emplea principalmente en los depósitos marinos de la ría y en rellenos de marisma.
¿Qué ventajas tiene la veleta de campo frente al triaxial UU en laboratorio?
La veleta mide la resistencia in situ sin alterar la estructura del suelo ni cambiar su contenido de humedad. El triaxial UU requiere extracción, transporte y tallado de la muestra, procesos que pueden remoldear arcillas muy sensitivas y subestimar la resistencia real. La veleta también permite registrar la resistencia remoldeada inmediatamente después de la falla.
