En una urbanización con pendiente sobre el barrio de Monte Alto detectamos hace unos meses movimientos en un muro de contención de hormigón armado. El cliente necesitaba saber si la ladera estaba estable antes de seguir construyendo. Ahí desplegamos una red de inclinómetros y piezómetros para registrar en tiempo real las presiones intersticiales y los desplazamientos laterales. Este tipo de instrumentación geotécnica permite tomar decisiones con datos objetivos y evitar sobresaltos durante la excavación. Antes de instalar los sensores realizamos un estudio de mecánica de suelos para definir las propiedades del terreno, y complementamos con calicatas exploratorias para ver la estratigrafía en los primeros metros.
La instrumentación geotécnica convierte conjeturas en datos cuantificables: cada milímetro de desplazamiento y cada kPa de presión tienen un registro calibrado.
Metodología y alcance
La Coruña tiene un sustrato de granito meteorizado y esquistos, con una capa superficial de arcillas marrones de baja plasticidad y niveles freáticos colgados que varían según la pluviometría. En estas condiciones la instrumentación geotécnica exige sensores robustos y un plan de instalación que contemple el lavado del terreno por filtraciones. Los inclinómetros se colocan en sondeos revestidos hasta el lecho rocoso, mientras que los piezómetros de cuerda vibrante se instalan en acuíferos confinados para medir la subpresión. Para proyectos de cimentación profunda también aplicamos ensayos de penetración estática CPT que ayudan a correlacionar la resistencia del suelo con los registros de los extensómetros instalados en pilotes instrumentados.

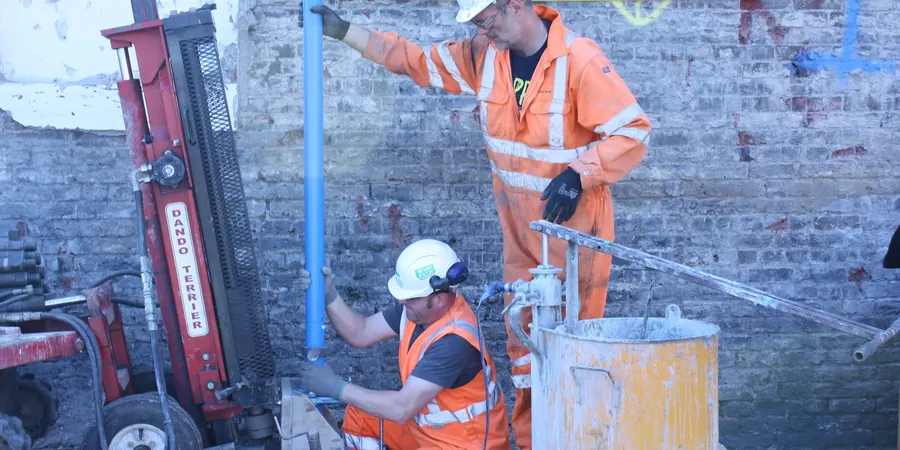

Imagen técnica de referencia — La Coruna
Consideraciones locales
Con una pluviometría media superior a 1.000 mm anuales y un 40% de días de lluvia, La Coruña presenta un riesgo alto de saturación del terreno y pérdida de resistencia al corte en laderas. Si la instrumentación geotécnica no se instala antes del movimiento de tierras, los deslizamientos pueden aparecer sin aviso. Además, la red de drenaje urbano en zonas como Os Mallos o Eirís genera filtraciones difusas que los piezómetros deben detectar a tiempo para evitar colapsos de muros o hundimientos localizados en cimentaciones superficiales.
Piezómetro de cuerda vibrante, inclinómetro fijo, extensómetro de varilla
Rango de medición
±15° en inclinómetros; 0-500 kPa en piezómetros
Precisión
±0,1 mm en extensómetros; ±0,1% FS en piezómetros
Registro
Datalogger automático con transmisión GSM/LoRa
Vida útil del sensor
Mínimo 5 años en condiciones de campo coruñesas
Frecuencia de lectura
Desde 1 lectura/hora hasta 1 lectura/día programable
Servicios técnicos asociados
01
Diseño del plan de instrumentación
Definimos la ubicación, tipo y cantidad de sensores según la geometría del talud o cimentación, el nivel freático estimado y el factor de seguridad requerido. Incluye modelización numérica previa.
02
Instalación de piezómetros
Colocación de piezómetros de cuerda vibrante o neumáticos en sondeos con sello bentonítico, con registro continuo de presión de poros y transmisión remota de datos.
03
Instalación de inclinómetros
Tubería guía con ranuras orientadas, relleno con lechada de cemento-bentonita y toma de lectura base con sonda biaxial. Se realiza control periódico para detectar desplazamientos acumulados.
04
Monitoreo de extensómetros
Instalación de extensómetros de varilla o fibra óptica en pilotes o anclajes, con lectura manual o automática. Ideal para controlar asentamientos diferenciales en edificios colindantes.
Normativa aplicable
UNE EN 1997-1:2004 (Eurocódigo 7 – Proyecto geotécnico), UNE 103-801:1996 (Ejecución de sondeos e instalación de piezómetros), UNE 103301 (Inclinómetros – medición de desplazamientos horizontales)
Preguntas frecuentes
¿Qué normativa se aplica a la instrumentación geotécnica en La Coruña?
Se aplica el Eurocódigo 7 (UNE EN 1997-1:2004) para el diseño geotécnico, la UNE 103-801 para instalación de piezómetros y la UNE 103301 para inclinómetros. También se consulta el CTE DB SE-C para cimentaciones.
¿Cuánto cuesta un sistema de instrumentación geotécnica en un talud en La Coruña?
El rango referencial para un sistema básico con 3 piezómetros y 2 inclinómetros, incluyendo sondeos, instalación y 6 meses de lecturas, está entre 2.150 y 3.800 euros. El coste varía según la profundidad de los sondeos y el acceso al talud.
¿Cada cuánto tiempo deben leerse los inclinómetros?
El rango referencial para este servicio en La Coruna es €1.190 - €2.550. El precio final depende del alcance y volumen del proyecto.
¿Qué diferencia hay entre un piezómetro de cuerda vibrante y uno neumático?
El de cuerda vibrante ofrece mayor precisión (±0,1% FS) y permite registro continuo con datalogger. El neumático es más económico pero requiere lectura manual con medidor de presión. Para proyectos largos en La Coruña preferimos cuerda vibrante por su estabilidad.
