En La Coruña, los suelos varían mucho entre la zona de Riazor, con arenas densas de playa, y el entorno de Eirís, donde aparecen arcillas compactas sobre granito descompuesto. Para diseñar una losa de cimentación en un edificio junto al paseo marítimo hace falta conocer el módulo de reacción del terreno. Eso solo lo da el ensayo de placa de carga. Sin ese dato concreto, cualquier cálculo de asientos se vuelve especulativo. En nuestra experiencia, los ingenieros locales ya no firman planos sin este ensayo, sobre todo cuando el proyecto incluye sótanos o cargas concentradas. Complementamos la información con estudios de capacidad de carga para validar la presión admisible y con calicatas exploratorias cuando el terreno presenta heterogeneidad visible.
El módulo K30 obtenido en el ensayo de placa de carga define la rigidez real del terreno; sin él, el diseño de cimentaciones es un salto al vacío.
Metodología y alcance
Un error que vemos repetido en obras de La Coruña es apoyar las zapatas en el primer estrato firme sin verificar su deformabilidad bajo carga real. El ensayo de placa de carga mide directamente el asiento de una placa rígida de 30 o 60 cm de diámetro aplicando presión controlada. Obtenemos el módulo de balasto (K30) y el módulo elástico del suelo. Realizamos el ensayo según la UNE 103-600:1996. El equipo incluye gato hidráulico, bomba manual y sistema de medición con flexímetros de 0,01 mm. Cargamos por escalones hasta la tensión de servicio o hasta alcanzar el criterio de rotura. Es un método rápido, confiable y barato comparado con lo que cuesta reparar un asiento diferencial.

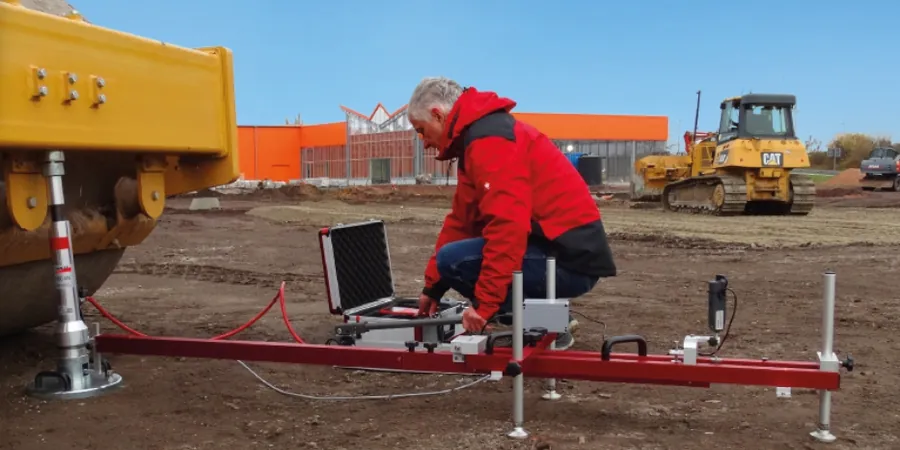

Imagen técnica de referencia — La Coruna
Consideraciones locales
La UNE 103-600:1996 exige que la superficie de apoyo sea plana y limpia, algo que en La Coruña requiere atención por la humedad constante del clima atlántico. Si el terreno se satura durante la prueba, los resultados se distorsionan. Además, las normativas sísmicas locales (NCSE-02) recomiendan conocer la rigidez del suelo para clasificar la respuesta del sitio. En suelos de relleno portuario, como los del entorno de Oza, el ensayo de placa de carga revela si la compactación fue suficiente o si hará falta tratamiento previo como columnas de grava.
Ensayo con placa de 300 mm sobre zanjas o soleras preparadas. Ideal para viviendas unifamiliares, naves industriales y edificios de baja altura. Incluye informe con curva carga-asiento y valor K30.
02
PLT para losas y cimentaciones profundas
Placa de 600 mm o ensayos sobre pilotes de prueba. Se aplica en edificios de gran altura, centros comerciales y obras portuarias. Incluye análisis de asientos diferenciales y módulo de deformación.
Normativa aplicable
UNE 103-600:1996, NCSE-02 (Norma de Construcción Sismorresistente Española), Eurocódigo 7 (EN 1997-1:2004), UNE 103 (ensayo de placa)
Preguntas frecuentes
¿Cuánto cuesta el ensayo de placa de carga en La Coruña?
El precio referencial para un ensayo de placa de carga en La Coruña está entre €490 y €720 por punto, dependiendo del diámetro de la placa, accesibilidad y número de escalones de carga. Para proyectos con varios puntos se aplica descuento por volumen.
¿Qué diferencia hay entre el módulo K30 y el módulo elástico del suelo?
El módulo K30 (módulo de balasto) es un parámetro de rigidez que relaciona presión aplicada con asiento medido en una placa de 30 cm. El módulo elástico (E) es un parámetro intrínseco del suelo, independiente del tamaño del ensayo. El PLT proporciona ambos, pero K30 se usa directamente en diseño de losas con el método de Winkler, mientras que E alimenta modelos numéricos.
¿En qué tipo de suelos de La Coruña es más útil el PLT?
Es especialmente útil en suelos granulares compactos (arenas de playa, gravas de ría) y en rellenos antrópicos controlados (zonas portuarias, ensanches). En arcillas blandas de la zona de Os Mallos, el PLT se complementa con ensayos de consolidación para predecir asientos a largo plazo.
¿Cuánto tiempo se tarda en obtener los resultados del PLT?
La ejecución del ensayo in situ dura entre 2 y 4 horas por punto. El informe técnico completo, con curvas carga-asiento y valores de K30 y módulo elástico, se entrega en un plazo de 3 a 5 días hábiles tras la finalización de la campaña de campo.
