Un error frecuente entre las constructoras que trabajan en La Coruña es asumir que el subsuelo es homogéneo solo por la cercanía al mar. La geología local, dominada por esquistos y granitos alterados con intercalaciones de arcillas, genera contrastes de resistividad que pasan desapercibidos sin un estudio específico. La resistividad eléctrica mediante SEV (sondeo eléctrico vertical) permite identificar capas saturadas, zonas de fracturación y posibles filtraciones antes de diseñar la cimentación. En terrenos con rellenos antrópicos o antiguos cauces enterrados —comunes en el casco urbano—, un perfil de resistividad mal interpretado puede llevar a sobredimensionar estructuras o, peor, a fallar por asentamientos diferenciales. Por eso, antes de perforar conviene cruzar estos datos con un estudio de permeabilidad en campo para calibrar el modelo hidrogeológico local.
La resistividad eléctrica por SEV distingue granito sano de saprolito en La Coruña, evitando interpretaciones erróneas de la capacidad portante.
Metodología y alcance
La normativa española UNE 21-399 y las guías del IGME recomiendan el SEV como método de prospección no invasivo para caracterizar macizos rocosos y suelos granulares. En La Coruña, donde el granito alterado (saprolito) puede confundirse con arcilla densa en sondeos mecánicos, la resistividad aporta un criterio discriminante clave. El equipo registra la caída de potencial entre electrodos dispuestos en configuración Schlumberger, generando curvas que se invierten mediante software especializado para obtener espesores y resistividades reales de cada estrato. Combinando este método con dilatómetro se obtiene una caracterización más robusta del módulo de deformación en suelos granulares. Los perfiles alcanzan profundidades de hasta 60 metros en configuraciones convencionales, aunque en zonas urbanas el ruido eléctrico (líneas de alta tensión, ferrocarril) obliga a apilar señales y filtrar armónicos. Los parámetros que se obtienen incluyen:
Resistividad aparente y modelada por capas (ohm·m)
Profundidad y espesor de horizontes geoeléctricos
Contenido de humedad y grado de saturación inferido
Presencia de fracturas, fallas o contactos litológicos

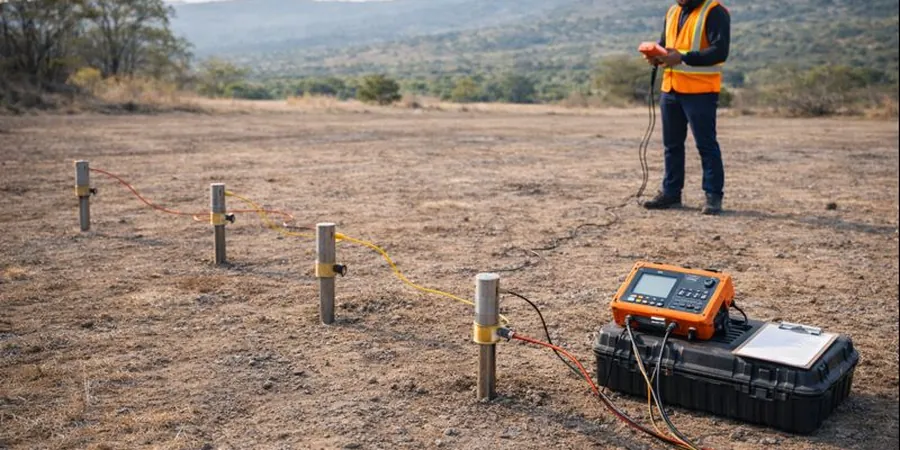

Imagen técnica de referencia — La Coruna
Consideraciones locales
La Coruña se desarrolló sobre un sustrato de granito y esquistos paleozoicos, con una red de valles encajados que fueron rellenados durante la expansión urbana del siglo XX. En zonas como Eirís, el Castrillón o As Xubias, los rellenos antrópicos alcanzan espesores de 5 a 10 metros, con materiales heterogéneos (escombros, arcillas, arenas) cuya resistividad varía bruscamente. Sin un SEV que mapee estos contrastes, el cálculo de cimentaciones superficiales se basa en hipótesis de homogeneidad que no se cumplen. Además, la capa freática en los valles es somera (1-3 m) y la resistividad permite detectar zonas de saturación sin necesidad de perforar múltiples piezómetros. Ignorar esta heterogeneidad multiplica el riesgo de asentamientos diferenciales y patologías estructurales en edificios de hasta cuatro plantas, típicos de la ciudad.
Perfil 1D con configuración Schlumberger para caracterizar estratigrafía hasta 60 m. Ideal para proyectos de edificación y obra lineal en el área metropolitana.
02
Tomografía eléctrica 2D
Imagen de resistividad en sección continua sobre alineaciones de hasta 200 m. Recomendado para detección de paleocauces, filtraciones y contactos litológicos en zonas de relleno.
03
Calibración con sondeos mecánicos
Correlación de perfiles geoeléctricos con testigos de perforación para ajustar la interpretación de capas de baja resistividad (arcillas frente a saprolito).
Normativa aplicable
UNE 21-399 (Métodos geofísicos de resistividad eléctrica), Guía del IGME para prospección geoeléctrica en macizos rocosos, UNE 103 (Resistividad del suelo in situ), Eurocódigo 7 - EN 1997-2 (Investigación del terreno)
Preguntas frecuentes
¿Qué profundidad alcanza un SEV en La Coruña?
Con separaciones AB/2 de 100 a 200 metros se alcanzan profundidades de 40 a 60 metros en condiciones favorables. En zonas urbanas con ruido eléctrico (transformadores, líneas de alta tensión) la profundidad efectiva puede reducirse a 30-40 metros, aunque apilando señales se mejora la relación señal/ruido.
¿Cuánto cuesta un estudio de resistividad eléctrica en La Coruña?
El rango referencial para un SEV con interpretación y perfil 1D se sitúa entre 300 y 650 euros, según la separación de electrodos, el número de sondeos y la necesidad de calibración con testigos. Para tomografías 2D el costo puede duplicarse.
¿El SEV funciona en terrenos con escombros y rellenos?
Sí, pero la heterogeneidad de los rellenos genera curvas de resistividad erráticas que requieren inversión con modelos 2D y, preferiblemente, calibración con calicatas o sondeos. En La Coruña, donde los rellenos antrópicos son comunes, recomendamos combinar SEV con tomografía 2D para mapear contrastes laterales.
