La Coruña se extiende sobre una península granítica con una altitud media de unos 20 m sobre el nivel del mar, pero bajo esa capa superficial aparecen suelos de alteración, arcillas marinas y depósitos aluviales en las zonas de relleno del puerto. Para un proyecto en esta ciudad, conocer la resistencia real del terreno es el primer paso. El ensayo CPT (Cone Penetration Test) ofrece un perfil continuo de resistencia por punta y fricción lateral, sin necesidad de extraer muestras. En nuestra experiencia, esta técnica resulta especialmente útil en suelos blandos o heterogéneos, donde un SPT tradicional daría valores puntuales que no reflejan la variabilidad lateral. Antes de definir el tipo de cimentación, recomendamos combinar el CPT con un estudio de mecánica de suelos que integre todos los datos de campo y laboratorio.

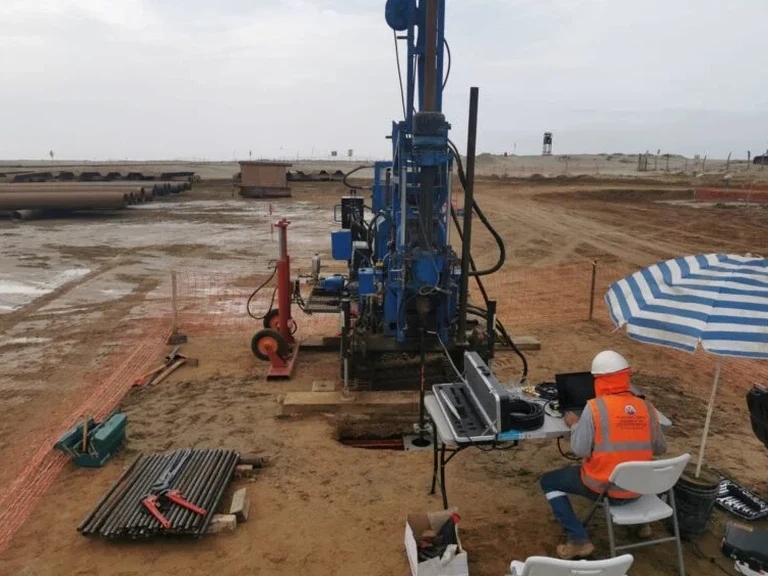

El ensayo CPT proporciona un registro continuo de resistencia del suelo, ideal para detectar capas blandas o cambios laterales que un SPT puntual no capturaría.
Metodología y alcance
Lo que más vemos en La Coruña es que el perfil del suelo cambia mucho en pocos metros, sobre todo en las zonas próximas a la ría. El ensayo CPT permite detectar esas transiciones con precisión centimétrica. Registra tres parámetros clave: resistencia de punta (qc), fricción lateral (fs) y presión de poros (u2) cuando se usa piezocono. Con esos datos clasificamos el suelo mediante el índice de comportamiento de Robertson y estimamos parámetros como el módulo de deformación o la densidad relativa.
Los equipos modernos que empleamos alcanzan profundidades de hasta 25-30 m en condiciones favorables, y la norma de referencia es la UNE 103805. En terrenos con gravas o costras cementadas, antes del CPT conviene realizar una prospección con calicatas para identificar posibles obstáculos que puedan dañar el cono.

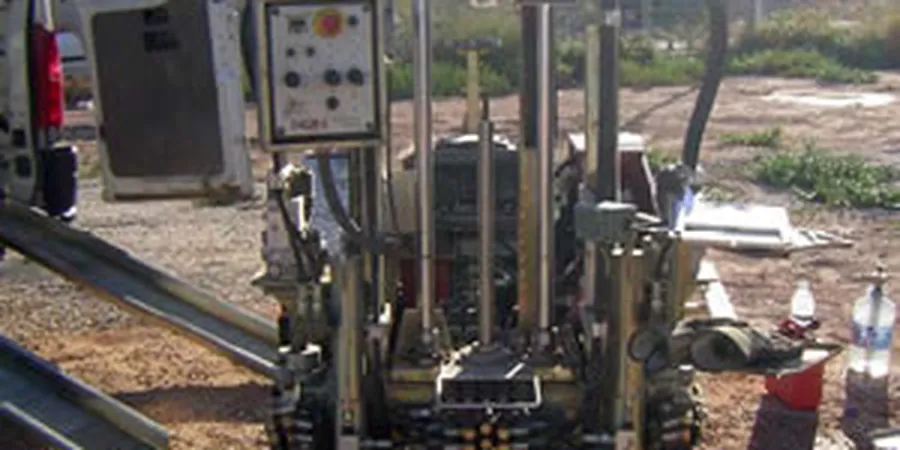

Imagen técnica de referencia — La Coruna
Consideraciones locales
En la zona de La Coruña, los depósitos de arcilla marina blanda que aparecen bajo el relleno portuario pueden presentar resistencias de punta inferiores a 1 MPa. Si no se detectan a tiempo, una cimentación superficial apoyada sobre ese material sufriría asientos diferenciales importantes. El ensayo CPT identifica esos horizontes con precisión, ya que registra caídas bruscas de qc y aumentos de presión de poros. Además, en suelos graníticos alterados (saprolitos) el perfil puede mostrar valores altos de fricción que indican mejor calidad del terreno. Omitir este reconocimiento continuo en La Coruña es exponerse a sobrecostes por recalces o refuerzos estructurales que se podrían haber evitado con una campaña geotécnica adecuada.
Registro simultáneo de resistencia de punta, fricción lateral y presión de poros. Permite evaluar la disipación de presiones intersticiales en suelos finos y estimar la permeabilidad in situ. Ideal para proyectos portuarios o edificaciones en zonas de relleno.
02
CPT sísmico (SCPT)
Incorpora un geófono en el cono para medir la vs30/" data-interlink="1">velocidad de ondas de corte (Vs). Con esos datos obtenemos el módulo de corte máximo (G0) y clasificamos el sitio según la norma sísmica. Muy útil en La Coruña para evaluar la respuesta del terreno ante sismos moderados.
Normativa aplicable
UNE 103805 (Standard Test Method for Electronic Friction Cone and Piezocone Penetration Test of Soils), ISO 22476-1:2012 (Geotechnical investigation and testing — Field testing — Part 1: Electrical cone and piezocone penetration test), Eurocódigo 7 – EN 1997-2:2007 (Prospección y ensayos geotécnicos)
Preguntas frecuentes
¿Qué diferencias hay entre el ensayo CPT y el SPT?
El SPT mide la resistencia al golpeo de un muestreador partido y proporciona valores discretos cada 1,5 m, mientras que el CPT registra resistencia de forma continua a lo largo de todo el perfil. El CPT es más rápido, no genera muestras perturbadas y ofrece una resolución mucho mayor, ideal para detectar capas delgadas de suelo blando o cambios litológicos abruptos.
¿En qué tipo de terrenos de La Coruña es más recomendable el CPT?
El CPT funciona muy bien en suelos finos (arcillas, limos) y arenas sueltas a medianamente densas, que son los que aparecen en los depósitos aluviales y marinos de la ría. En cambio, en suelos con gravas gruesas o cantos rodados, como los encontrados en algunas zonas del litoral, el cono puede desviarse o dañarse, por lo que se recomienda una prospección previa con calicatas.
¿Cuánto cuesta un ensayo CPT en La Coruña?
El coste referencial para un ensayo CPT en La Coruña se sitúa entre 90 y 150 euros por punto, dependiendo de la profundidad alcanzada y del tipo de cono empleado (estándar o con piezocono). Para proyectos con varios puntos de ensayo se aplican descuentos por volumen. Es mejor pedir una cotización personalizada según las condiciones de acceso y la profundidad requerida.
¿Qué normativa regula la ejecución del CPT en España?
En España se sigue la norma UNE-EN ISO 22476-1, que es la versión armonizada del Eurocódigo 7 para ensayos de penetración con cono eléctrico. También se toma como referencia la UNE 103805, especialmente cuando se emplea piezocono. El laboratorio que realiza el ensayo debe estar acreditado bajo la ISO 17025 para garantizar la trazabilidad de los resultados.
