La Coruña recibe más de 1.000 mm de lluvia anual y el nivel freático suele aparecer entre 2 y 4 m de profundidad en las zonas de la península y el ensanche. Esta combinación obliga a un monitoreo geotécnico de excavaciones riguroso antes de cualquier movimiento de tierras. En suelos graníticos alterados con lentejones arcillosos, el control de la presión intersticial y los desplazamientos horizontales es determinante para evitar colapsos. Integramos la instrumentación geotécnica con piezómetros e inclinómetros para registrar en tiempo real las condiciones del macizo durante la excavación.
El monitoreo continuo con inclinómetros y piezómetros reduce el riesgo de colapso en excavaciones sobre granito alterado y rellenos portuarios.
Metodología y alcance
Aplicamos el Eurocódigo 7 (UNE-EN 1997-1:2004) con factores parciales adaptados al entorno gallego. En La Coruña, donde coexisten rellenos antrópicos del puerto con roca granítica sana, el monitoreo geotécnico de excavaciones debe diferenciar entre el comportamiento del suelo residual y el de los depósitos aluviales. Las variables que controlamos incluyen:
Desplazamientos verticales y horizontales en el entorno de la excavación, con precisión milimétrica mediante estación total y prismas.
Nivel freático y subpresiones con piezómetros de cuerda vibrante, registrados cada hora.
Vibraciones inducidas por voladuras o martillos hidráulicos, limitadas a 2 mm/s según normativa municipal.
En la ensenada del Orzán y la zona de Adormideras, la alternancia de areniscas cementadas con arcillas expansivas genera presiones de hinchamiento que pueden levantar los fondos de excavación si no se controlan con monitoreo geotécnico de excavaciones continuo. Además, los antiguos rellenos del muelle de San Diego, con espesores de hasta 8 m de escollera y cascote, presentan riesgo de asentamientos diferenciales bruscos al descalzarlos. Sin un plan de instrumentación que incluya lecturas automáticas cada hora, cualquier sobrecarga o lluvia intensa puede desencadenar un fallo progresivo del talud temporal.
Cada 2 m de profundidad excavada; diaria si lluvia > 20 mm
Límite de vibración para estructuras colindantes
2,0 mm/s (pico) según ordenanza local
Precisión piezómetros de cuerda vibrante
± 0,1 % FS, rango 0-200 kPa
Servicios técnicos asociados
01
Instrumentación con inclinómetros y piezómetros
Instalación de tuberías inclinométricas y piezómetros de cuerda vibrante en el perímetro de la excavación. Lecturas manuales y automáticas con envío remoto de datos cada hora. Incluye informes semanales con gráficos de evolución de desplazamientos y subpresiones.
02
Control topográfico de precisión

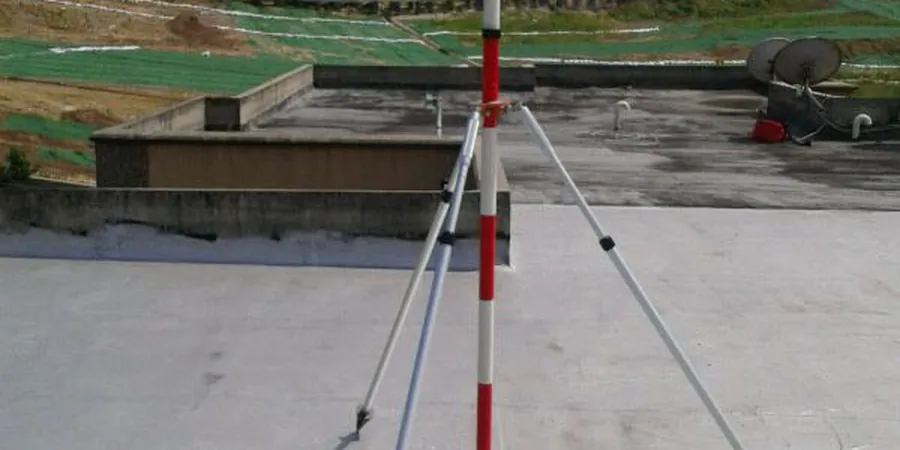

Red de prismas y puntos de control con estación total de ±1 mm de precisión. Mediciones diarias durante la fase de excavación activa y semanales durante el entibado. Alertas automáticas si se superan los umbrales de seguridad definidos en el plan de monitoreo.
03
Monitoreo de vibraciones y ruido
Registro continuo con sismógrafos triaxiales en edificios colindantes y puntos críticos del frente de excavación. Cumplimiento de la ordenanza municipal de La Coruña (límite 2 mm/s). Informe técnico vinculante para la dirección de obra y la aseguradora.
Normativa aplicable
UNE-EN 1997-1:2004 (Eurocódigo 7: Proyecto geotécnico), UNE 22950-1:1990 (Control de excavaciones), UNE 103301 (Inclinómetros in-place), UNE 22380:2009 (Vibraciones en excavaciones urbanas)
Preguntas frecuentes
¿Cada cuánto tiempo deben realizarse las lecturas de los inclinómetros?
Recomendamos lecturas cada 2 m de profundidad excavada durante la fase activa, y al menos una lectura diaria si la precipitación supera los 20 mm en 24 horas. En condiciones normales, dos lecturas por semana son suficientes para detectar tendencias anómalas. El equipo técnico ajusta la frecuencia según la velocidad de excavación y la cercanía de edificios sensibles.
¿Qué tipo de sensores se utilizan para medir la presión de poro en suelos graníticos alterados?
Empleamos piezómetros de cuerda vibrante con rango de 0 a 200 kPa y precisión ±0,1 % FS. Se instalan a distintas profundidades dentro del macizo granítico alterado para registrar la evolución del nivel freático y las subpresiones. Los datos se registran cada hora y se transmiten vía datalogger a la plataforma de monitoreo en tiempo real.
¿Cuál es el rango de precio del monitoreo geotécnico de excavaciones en La Coruña?
El rango referencial para un monitoreo completo con inclinómetros, piezómetros y control topográfico está entre 490 y 1.240 euros, dependiendo de la profundidad de la excavación, el número de sensores y la duración del seguimiento. Para presupuestos ajustados a su proyecto, contacte con nuestro equipo técnico.
