En una obra de La Coruña el primer equipo que se moviliza es el camión perforador con sistema de percusión y rotación para ensayos SPT. Sobre la plataforma de la cimentación se instalan las barras de perforación y el trípode de reacción, todo montado sobre un chasis todoterreno que se adapta a las calles estrechas del centro histórico. El operador registra cada golpe del martillo de 63,5 kg mientras el ingeniero anota la resistencia a la penetración cada 15 cm. Este ensayo, complementado con la toma de muestras inalteradas en los sondeos, permite definir el perfil estratigráfico y calcular la capacidad portante para el diseño de losa de cimentación.
En La Coruña el nivel freático superficial y los rellenos antrópicos hacen del diseño de losa una solución recurrente para distribuir cargas.
Metodología y alcance
Un edificio de viviendas de ocho plantas en el barrio de Monte Alto, sobre un terreno con rellenos antrópicos de hasta 4 m de espesor, exigió un diseño de losa de cimentación con losa de espesor variable. Primero se realizaron tres sondeos a 20 m de profundidad, combinando ensayos SPT y toma de muestras inalteradas. Luego se ejecutaron ensayos de placa de carga para verificar el módulo de reacción del suelo. Con esos datos se modeló la interacción suelo-estructura, dimensionando la losa con espesores de 50 a 80 cm según la zona. Se incorporó además un sistema de drenaje perimetral para controlar el nivel freático, que en La Coruña suele estar a poca profundidad por la cercanía al mar.

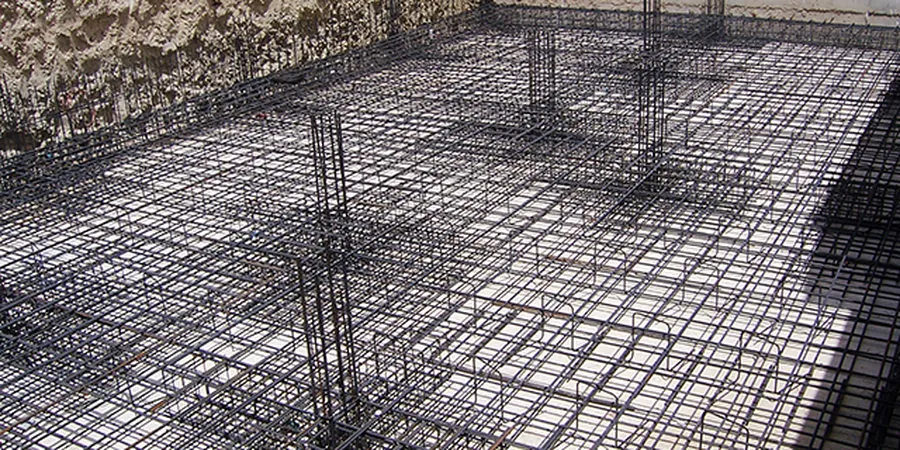

Imagen técnica de referencia — La Coruna
Consideraciones locales
El CTE DB SE-C (Documento Básico de Seguridad Estructural: Cimientos) establece que el diseño de losa de cimentación debe verificar los estados límite últimos y de servicio. En La Coruña, la presencia de suelos granulares sueltos en zonas de relleno y la posibilidad de asentamientos diferenciales por heterogeneidad del terreno exigen una campaña geotécnica detallada. Ignorar la variabilidad lateral del suelo puede generar asientos no uniformes que comprometan la estructura. Por eso se recomienda combinar ensayos de penetración continua como el CPT con sondeos mecánicos para cubrir toda el área de la losa.
Ejecución de sondeos a rotación con extracción de testigos y ensayos SPT cada 1,5 m. Obtención de muestras inalteradas para ensayos de laboratorio. Ideal para definir el perfil estratigráfico en La Coruña.
02
Ensayos de placa de carga
Determinación del módulo de reacción del suelo (k) y de la capacidad portante mediante placa circular de 30 cm de diámetro. Ensayo según la norma UNE 103808:2001. Resultados directos para diseño de losa.
03
Modelización de interacción suelo-estructura
Simulación numérica con software geotécnico (PLAXIS, SAP2000) considerando estratigrafía real, nivel freático y cargas de proyecto. Se calculan asientos totales y diferenciales, optimizando el espesor de la losa.
Normativa aplicable
CTE DB SE-C (Documento Básico de Seguridad Estructural: Cimientos, España), Eurocódigo 7 (EN 1997-1:2004) - Proyecto geotécnico, UNE 103800 - Ensayo de penetración estándar (SPT), UNE 103604:2001 - Determinación de la resistencia a compresión simple
Preguntas frecuentes
¿Cuándo es recomendable usar losa de cimentación en La Coruña?
Es recomendable cuando el terreno presenta baja capacidad portante (menos de 150 kPa), cuando hay rellenos o suelos heterogéneos, o cuando el nivel freático está cerca de la superficie. En La Coruña es frecuente en edificios de hasta diez plantas sobre suelos arcillosos o limosos con presencia de agua.
¿Qué ensayos geotécnicos se requieren antes de diseñar una losa?
Se requieren sondeos mecánicos con ensayos SPT cada 1,5 m, toma de muestras inalteradas, ensayos de placa de carga y determinación del nivel freático. Complementariamente se hacen ensayos de laboratorio: granulometría, límites de Atterberg, consolidación y corte directo. El CTE DB SE-C exige al menos tres sondeos por edificio.
¿Cuál es el rango de precio del diseño geotécnico de una losa en La Coruña?
El rango referencial para el estudio geotécnico completo (sondeos, ensayos de laboratorio e informe) está entre 600 y 2.410 euros, dependiendo del número de sondeos, profundidad y complejidad del terreno. Incluye la campaña de campo, ensayos y el informe con recomendaciones de diseño.
