Con una altitud media de solo 21 metros sobre el nivel del mar y una población que supera los 245.000 habitantes, La Coruña se asienta sobre una compleja mezcla de esquistos, granitos y depósitos aluviales. El ensayo SPT (Standard Penetration Test) es la herramienta que utilizamos para atravesar esas capas y obtener el índice N, necesario para calcular la capacidad portante. En una ciudad donde el 40% del casco urbano se edificó sobre rellenos antrópicos, contar con este dato evita sorpresas en obra. Antes de proyectar una losa de cimentación, conviene complementar con losa de cimentación para distribuir cargas en suelos blandos, y si aparecen lentejones de turba, el ensayo CPT ofrece perfiles continuos para afinar el modelo geotécnico.
En La Coruña, el contraste entre granito sano y rellenos antrópicos exige un ensayo SPT por sondeo cada 50 metros lineales de edificación.
Metodología y alcance
La geología local combina roca granítica sana con zonas de saprolito y arcillas marinas en la ría. El ensayo SPT en La Coruña se ejecuta según UNE 103800, con un muestreador partido de 51 mm de diámetro exterior y un martillo de 63,5 kg cayendo 76 cm. Los valores N varían:
En rellenos sueltos: N entre 4 y 10 golpes/pie
En arenas compactas de la península: N entre 20 y 35
En granito sano: rechazo (>50 golpes en 30 cm)
El equipo técnico extrae muestras alteradas para clasificación visual y ensayos de humedad natural, todo bajo acreditación ISO 9001. Cuando el terreno lo exige, combinamos con estabilidad de taludes para evaluar cortes en laderas urbanas o desmontes en la autovía AC-14.

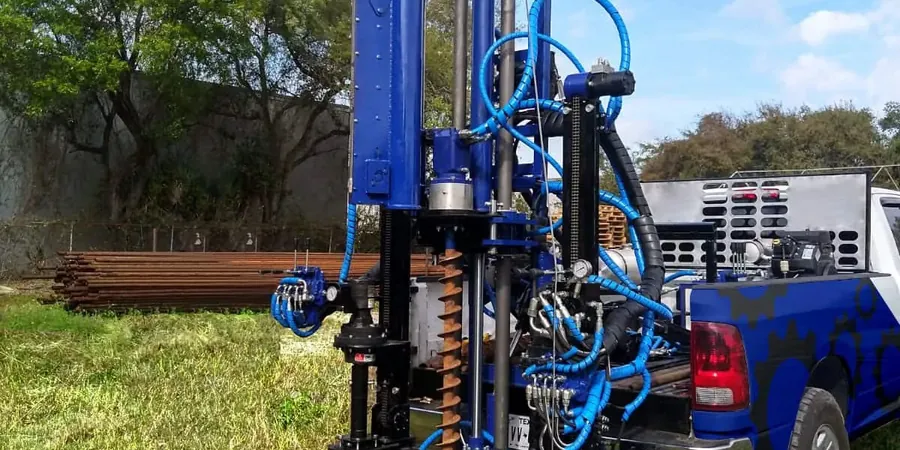

Imagen técnica de referencia — La Coruna
Consideraciones locales
La humedad constante de la costa atlántica, con precipitaciones medias anuales de 1.000 mm, satura los rellenos y arenas del subsuelo coruñés. Si el ensayo SPT se ejecuta en época de lluvias, el nivel freático puede estar a solo 2-3 metros de profundidad, falseando el índice N por efecto de la presión intersticial. En esos casos, corregimos el valor N60 con el factor de Seed (1985) para arenas finas saturadas. Además, la presencia de bolos graníticos en los depósitos de ladera puede generar rechazos prematuros que se confunden con roca sana. Por eso, siempre correlacionamos con el georradar GPR para confirmar la naturaleza del rechazo antes de decidir el tipo de cimentación.
Perforación con equipo rotopercusivo de 86 mm de diámetro, toma de muestras cada 1,5 m y registro continuo del índice N. Incluye clasificación visual in situ y embalaje de muestras para laboratorio. Recomendado para solares con acceso de maquinaria en polígonos del Tambre o la Grela.
02
Ensayo SPT en sondeo manual con trípode
Ejecutado con martillo de 63,5 kg y trípode de acero para accesos restringidos: calles estrechas del centro histórico, jardines particulares o zonas peatonales del paseo marítimo. Profundidad máxima 8 m, con recuperación de muestra en cada metro.
Normativa aplicable
UNE 103800 (Standard Test Method for SPT), AASHTO T-206 (Penetration Test and Split-Barrel Sampling), Eurocode 7 (EN 1997-1:2004) – Sección 3.3.2: Ensayos de campo, UNE 103-800-92 (Ensayo de penetración estándar en España)
Preguntas frecuentes
¿Cuál es el rango de precio del ensayo SPT en La Coruña?
El precio referencial para un ensayo SPT completo, incluyendo sondeo, toma de muestras y clasificación visual, oscila entre €260 y €460 por punto de ensayo. El costo varía según la profundidad requerida, el número de ensayos por sondeo y la accesibilidad del solar.
¿Qué diferencia hay entre el índice N del SPT y la capacidad portante del suelo?
El índice N mide la resistencia a la penetración del terreno, pero no es directamente la capacidad portante. Se correlaciona mediante fórmulas empíricas, como la de Terzaghi (1943) para arenas o la de Skempton (1986) para arcillas. En La Coruña, para arenas compactas con N=30, obtenemos capacidades admisibles de 2,5-3,0 kg/cm² tras aplicar los factores de corrección por presión de confinamiento.
¿En qué zonas de La Coruña se registran valores N más altos?
Los valores más altos (N>40, a menudo rechazo) se encuentran en la península de la Ciudad Vieja y en el barrio de Monte Alto, donde aflora granito sano. En la zona de Elviña y el Campus de la Zapateira, los suelos residuales de granito meteorizado dan N entre 15 y 25. Las áreas de relleno del puerto y la estación de tren muestran N bajos, de 4 a 10, requiriendo mejoras con columnas de grava o pilotaje.
¿Cuándo es necesario corregir el índice N por nivel freático?
La corrección por nivel freático se aplica cuando el ensayo se realiza en arenas finas o limos no plásticos saturados. En La Coruña, donde el freático está a 2-4 m en la zona de la ría, usamos la corrección de Seed (1985): Ncorr = 15 + 0,5*(Nmedido - 15) para Nmedido > 15. Si no se corrige, se sobreestima la resistencia y se corre el riesgo de asientos diferenciales en edificación.
¿Qué normativa española regula el ensayo SPT?
En España, el ensayo SPT se rige por la UNE 103-800-92, complementada con el Código Técnico de la Edificación (CTE DB-SE-C) que exige un número mínimo de sondeos según el tipo de estructura. Para obras de carreteras, se aplica la norma 6.1-IC del Ministerio de Fomento. Internacionalmente, seguimos la UNE 103800 y el Eurocódigo 7 (EN 1997-1:2004).
