La Norma UNE 103-405 define el procedimiento del ensayo de consolidación edométrica, un método imprescindible para caracterizar suelos finos saturados. En La Coruña, donde la costa atlántica y la ría condicionan depósitos de arcillas blandas con alta plasticidad, este ensayo permite determinar el coeficiente de compresibilidad y el coeficiente de consolidación. Sin estos datos, cualquier previsión de asentamiento en edificios o infraestructuras sería especulativa. Trabajamos con muestras inalteradas extraídas mediante técnicas de muestreo inalterado que preservan la estructura natural del suelo, garantizando lecturas representativas en el edómetro.
En arcillas de la ría coruñesa, la presión de preconsolidación suele estar entre 50 y 120 kPa; ignorarla triplica el riesgo de fisuración en estructuras colindantes.
Metodología y alcance
Lo que más vemos en la zona es que las arcillas de la ría presentan relaciones de vacío iniciales superiores a 1.5, lo que obliga a aplicar escalones de carga prolongados. El ensayo mide la deformación vertical bajo cargas controladas, normalmente de 12.5 a 1600 kPa, registrando el tiempo-deformación en cada escalón. A partir de la curva edométrica obtenemos el módulo edométrico y la presión de preconsolidación. Este dato es clave para dimensionar cimentaciones superficiales en zonas como el barrio de Monte Alto o el polígono industrial de A Grela, donde el relleno antrópico se apoya sobre capas arcillosas compresibles. El laboratorio procesa simultáneamente hasta seis probetas para acortar plazos sin perder precisión.

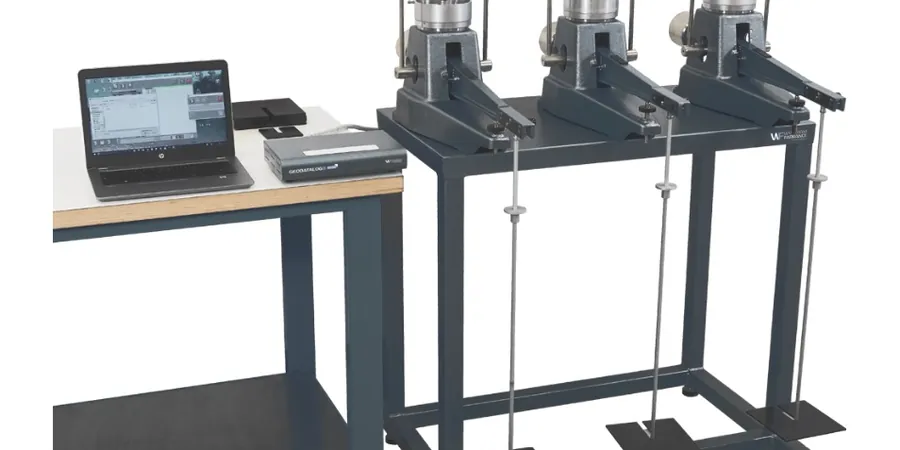

Imagen técnica de referencia — La Coruna
Consideraciones locales
El error más habitual que detectamos en La Coruña es no realizar consolidación edométrica en suelos finos y pasar directamente a un SPT o a capacidad de carga sin considerar el asentamiento diferencial. En la zona de Os Mallos o en el entorno del puerto, donde hay capas de limos arcillosos de hasta 8 metros de espesor, la omisión de este ensayo provoca que losas de cimentación fisuren en menos de dos años. Con los datos edométricos ajustamos el módulo de balasto y el espesor de la losa para que el asentamiento total no supere los 25 mm que exige el CTE DB SE-C.
Ensayo convencional de 6 escalones (12.5 – 1600 kPa) con registro horario de deformación. Incluye curva de compresibilidad, Cc, Cv y presión de preconsolidación. Recomendado para arcillas de media a alta plasticidad típicas de la ría.
02
Consolidación edométrica con descarga-recarga
Incorpora un ciclo de descarga y recarga en el escalón de 400 kPa para determinar el módulo edométrico en descarga (Eur) y evaluar el comportamiento de suelos sobreconsolidados. Útil en excavaciones profundas o ampliaciones de sótanos en el centro urbano de La Coruña.
Normativa aplicable
UNE 103-405:1994, UNE 103405/D2435M-11, CTE DB SE-C (Documento Básico Seguridad Estructural – Cimientos)
Preguntas frecuentes
¿Cuánto cuesta un ensayo de consolidación edométrica en La Coruña?
El rango referencial para este servicio en La Coruña es de 120 € a 240 € por probeta. Incluye preparación de muestra, saturación, curva edométrica completa e informe técnico con Cc, Cv y presión de preconsolidación. El precio varía según el número de escalones y si se requiere ciclo de descarga-recarga.
¿Qué diferencia hay entre consolidación y asentamiento inmediato?
La consolidación edométrica mide la deformación lenta del suelo por expulsión de agua intersticial en suelos finos saturados. El asentamiento inmediato, en cambio, es la deformación elástica que ocurre al aplicar la carga. En las arcillas de la ría coruñesa, el asentamiento por consolidación representa entre el 70% y el 90% del asentamiento total, por lo que es crítico cuantificarlo mediante el ensayo edométrico.
¿Cuánto tiempo tarda el ensayo de consolidación?
Un ensayo estándar de 6 escalones de carga con registro de deformación por escalón toma entre 5 y 10 días hábiles. Cada escalón se mantiene hasta que la consolidación secundaria es despreciable, lo que en arcillas de La Coruña suele requerir entre 24 y 48 horas por escalón. Si se necesita un resultado más rápido, podemos realizar un ensayo con escalones de 24 horas, reduciendo el plazo a 4-5 días.
¿Qué normativa aplica al ensayo de consolidación en España?
En España el ensayo de consolidación edométrica se rige por la norma UNE 103-405:1994, equivalente a la UNE 103405. El CTE DB SE-C exige que para edificios con cimentación superficial sobre suelos arcillosos se realice este ensayo para justificar asentamientos menores de 25 mm. En La Coruña, la normativa urbanística municipal puede requerir valores adicionales de Cv para autorizar licencias en zonas de relleno.
