Con una altitud media de 21 metros sobre el nivel del mar y una precipitación anual que supera los 1.000 mm, La Coruña presenta un reto clásico para la cimentación profunda: el agua. En el casco urbano, desde los barrios de Riazor hasta la zona de Eirís, el nivel freático suele aparecer entre los 3 y 5 metros de profundidad, justo donde los suelos graníticos alterados pierden resistencia. Por eso, cuando trabajamos en el diseño de micropilotes en La Coruña, lo primero que hacemos es cruzar los datos del sondeo con la oscilación estacional del agua. No es raro que, tras una semana de lluvias, el nivel suba más de un metro y el bulbo de tensiones cambie por completo. Combinamos esa información con un ensayo triaxial para definir la fricción del bulbo y una campaña de SPT que nos da el perfil de compacidad real del granito descompuesto.
El agua en La Coruña no es un inconveniente menor: sube hasta un metro tras lluvias intensas y modifica el bulbo de tensiones del micropilote.
Metodología y alcance
La máquina que más usamos en La Coruña para instalar micropilotes es una perforadora rotopercutiva sobre orugas, montada con martillo en cabeza y batería de varillaje hueco de 114 mm. El equipo pesa unas 8 toneladas y trabaja en viales estrechos del centro histórico sin problema. La secuencia típica arranca con la perforación hasta el rechazo en granito sano, que aquí suele aparecer entre los 10 y 18 metros. Durante el proceso, inyectamos lechada de cemento a presión controlada para sellar el bulbo y evitar que el agua de la capa freática la disuelva. Para asegurar la adherencia lateral, complementamos la campaña con un dilatómetro de campo que mide el módulo de deformación del macizo rocoso. En zonas de relleno antrópico, como las que encontramos en el puerto o en la avenida de Alfonso Molina, también aplicamos jet grouting como precorte antes de hincar el micropilote.

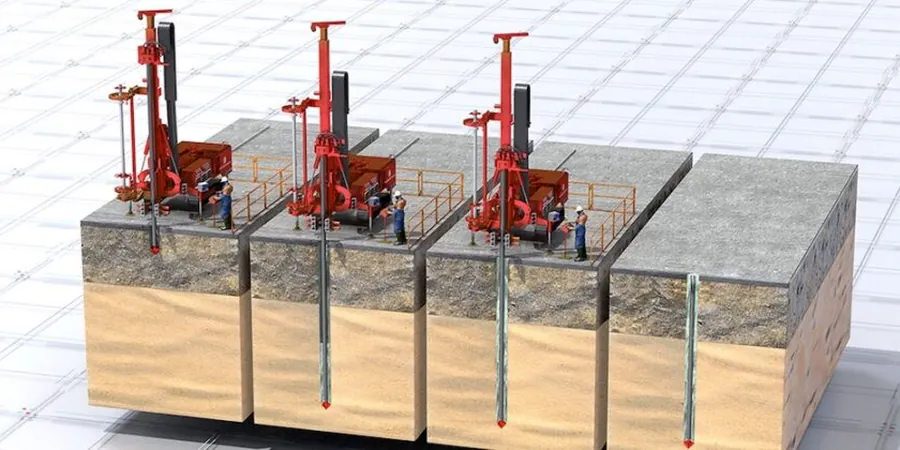

Imagen técnica de referencia — La Coruna
Consideraciones locales
Entre el barrio de Monte Alto y la zona de Os Castros cambia el perfil del sustrato rocoso. En Monte Alto el granito sano aparece a los 8 metros, mientras que en Os Castros la capa de alteración supera los 15 metros y el nivel freático es casi superficial. Si no ajustamos la longitud del micropilote a esa variabilidad, corremos el riesgo de apoyar el bulbo en un horizonte de transición que, al saturarse con las lluvias gallegas, pierde resistencia por licuefacción del fino arenoso. Por eso, antes de definir el diseño definitivo, hacemos un estudio de asentamientos con carga cíclica para simular el efecto de las mareas y la oscilación freática típica de la ría.
Realizamos la perforación con martillo en cabeza o rotación, según el tipo de terreno, e instalamos la armadura tubular o de barras corrugadas con centradores cada 2 m.
02
Inyección de lechada
Inyectamos lechada de cemento CEM I 42.5 R a presión controlada, con dosificaciones ajustadas en obra según la permeabilidad del terreno.
03
Ensayos de carga
Ejecutamos ensayos de carga estática hasta 1,5 veces la carga de servicio, con células de carga y flexímetros de precisión, siguiendo la UNE EN 14199.
04
Cálculo estructural
Desarrollamos la memoria de cálculo con el método de los estados límite, considerando la interacción suelo-estructura y la variabilidad del nivel freático en La Coruña.
Normativa aplicable
Eurocódigo 7 (EN 1997-1:2004) – Proyecto geotécnico, UNE EN 14199:2008 – Ejecución de micropilotes, Instrucción de Hormigón Estructural EHE-08, UNE 103 – Ensayos de carga en pilotes
Preguntas frecuentes
¿Cuánto cuesta el diseño de micropilotes en La Coruña?
El coste del diseño geotécnico y estructural de micropilotes en La Coruña suele oscilar entre 700 y 2.410 euros, según el número de pilotes, la profundidad de perforación y la necesidad de ensayos de carga previos. Este importe incluye el cálculo, la planimetría de armado y el informe técnico final.
¿Qué profundidad necesitan los micropilotes en La Coruña?
En La Coruña la profundidad media de empotramiento en granito sano varía entre 10 y 18 metros. En zonas como el puerto o la avenida de Alfonso Molina, donde hay rellenos antrópicos de hasta 6 metros, la perforación puede superar los 20 metros hasta alcanzar el sustrato competente.
¿El agua del nivel freático afecta al diseño del micropilote?
Sí, y mucho. El nivel freático en La Coruña sube entre 1 y 2 metros tras episodios de lluvia intensa, lo que reduce la adherencia lateral del bulbo. En el diseño se considera un factor de seguridad adicional del 15 % sobre la resistencia por fuste cuando el pilote trabaja en zona saturada.
¿Qué normativa se aplica al diseño de micropilotes en España?
El diseño se rige por el Eurocódigo 7 (EN 1997-1:2004) para acciones geotécnicas y la UNE EN 14199:2008 para la ejecución. Además, la Instrucción de Hormigón Estructural EHE-08 define los requisitos del acero y el hormigón de la armadura.
