La Coruña creció sobre una península granítica con ensenadas rellenas. El desarrollo urbano del siglo XX ganó terreno al mar con rellenos antrópicos sobre la ría. Esa mezcla de roca sana en el casco histórico y suelos blandos de relleno en el puerto exige soluciones adaptadas. El diseño de muros MSE (suelo reforzado) permite contener taludes en zonas donde el espacio es escaso y la cimentación superficial no es viable. Combinamos este sistema con un ensayo SPT para verificar la resistencia del terreno de apoyo y con cimentaciones superficiales cuando el estrato competente está somero.
El diseño de muros MSE en La Coruña requiere diferenciar entre el sustrato granítico del casco histórico y los rellenos portuarios saturados.
Metodología y alcance
La geología local presenta granitos descompuestos en las laderas y arcillas marinas en las zonas de relleno portuario. El nivel freático es alto en el barrio de la Marina, donde el muro debe drenar el empuje hidrostático. Los muros MSE en La Coruña funcionan bien porque el refuerzo geosintético distribuye las cargas en suelos de media-baja capacidad. Los parámetros de diseño clave son:
Ángulo de fricción interna del relleno granular (≥30°)
Resistencia a la extracción del geotextil (pullout)
Asentamiento diferencial del terreno de fundación
Antes de definir la envolvente de refuerzos realizamos una clasificación de suelos para asegurar que el material cumple con la granulometría exigida.

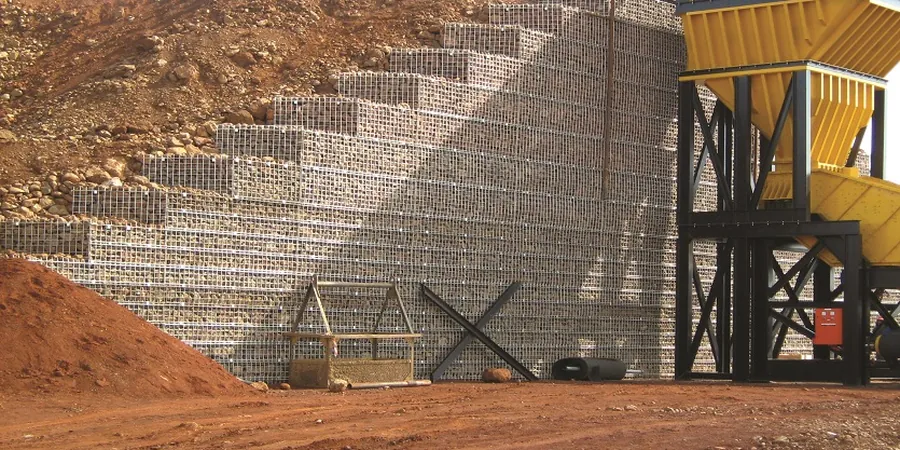

Imagen técnica de referencia — La Coruna
Consideraciones locales
La normativa española (CTE DB-SE-C y Eurocódigo 7) exige verificar la estabilidad global del conjunto muro-terreno. En La Coruña el riesgo principal no es sísmico —la aceleración básica es baja— sino la presencia de rellenos sueltos que pueden asentar bajo el peso del muro. Si el terreno de fundación tiene NSPT inferior a 10 golpes, el muro necesita precarga o mejora mediante columnas de grava antes de colocar los refuerzos. La falta de ese tratamiento genera grietas verticales en el paramento a los 2-3 años.
Cálculo de estabilidad externa e interna con software Slide o MSEW. Incluye verificación de deslizamiento, vuelco y capacidad portante.
02
Ensayo de arrancamiento de geosintéticos
Determinación de la resistencia a la extracción del refuerzo en el relleno real del proyecto. Norma UNE-EN 13738.
03
Supervisión de compactación del relleno
Control de densidad in situ con cono de arena y ensayo Proctor modificado (UNE 103-501) para garantizar el 95% del PM.
Normativa aplicable
CTE DB-SE-C (Cimientos), UNE 103-104 (Ensayo de corte directo), Eurocódigo 7 (EN 1997-1:2004)
Preguntas frecuentes
¿Qué ventaja tiene un muro MSE frente a un muro de hormigón armado en La Coruña?
Los muros MSE toleran asientos diferenciales sin fisurarse, lo que es clave en los rellenos portuarios de La Coruña donde el terreno de apoyo tiene baja capacidad. Además, el coste de ejecución suele ser un 20-30% menor que un muro de gravedad de hormigón.
¿Qué tipo de geosintético se recomienda para suelos graníticos descompuestos?
Geotextil tejido de alta tenacidad (PET o PP) con resistencia última ≥ 50 kN/m. El granito descompuesto tiene partículas angulosas que pueden dañar geotextiles no tejidos de baja gramaje.
¿Cuánto cuesta el diseño de un muro MSE en La Coruña?
El rango referencial para un muro de 5-8 m de altura es entre €770 y €2.450. Incluye estudio geotécnico básico, cálculo de estabilidad y planos de ejecución. El precio varía según la longitud del muro y la cantidad de refuerzos.
¿Es necesario un estudio geotécnico previo al diseño del muro?
Sí, es obligatorio según el CTE. El estudio debe incluir al menos un sondeo o calicata hasta la profundidad del terreno competente, ensayos de corte directo y granulometría del relleno disponible. Sin estos datos, el factor de seguridad del muro no se puede certificar.
